Laboratorio final

AUTORES:

Katherine Ruiz Sarria
Hector Vanegas

Descripción:

En este laboratorio aprenderemos a controlar un sensor ultrasónico por medio de un arduino. Permitiendo modificar la velocidad de un sonido con la distancia de la mano

Materiales:

•  Arduino uno
• Protoborad
• Sensor ultrasónico HC -SR04
• Software arduino
• Software Pure data.

Diagrama:

Montaje:

Materiales:

Tener una protoboard

Arduino

Sensor ultrasónico hc sr04

Conectar de acuerdo al diagrama

Paso a paso

1.  Conectar de acuerdo al diagrama de protoboard.
2. Copiar el sketch de Arduino y cargarlo al arduino
3. Ejecutar el patch de Pure Data para la comunicación con arduino.
4. Cargar un loop en formato wav
5. Probar

Archivo de pure Data

https://www.dropbox.com/s/ds33evvvyghsth0/scratcher.pd

Codigo Arduino

Video del funcionamiento

Laboratorio 10

Laboratio 10.

Descripción:

Enviar un mensaje desde una pagina web a un display lcd.

Materiales:

• 1 protoboard
• 1 Arduino uno
• 1 LCD 16 x 2
• 1 Potenciometro
• 1 arduino ethernet
• Switch

Diagramas:

Protoboard

Esquemático:

Montaje:

Preparar materiales

Swith para conectar el arduino ethernet a la red

Conectar de acuerdo a los diagramas

Ingresar y correr el codigo Arduino



Video del funcionamiento

Laboratorio 9

Laboratorio 9

Descripción:

Mostrar los datos de 2 potenciometros, un LDR y un swith reed en una página web, a medida que se interactua con estos, los valores cambia en la página web.

Materiales:

• 1 Arduino uno
• 1 Ethernet shield para arduino
• 1 Protoboard
• 2 Potenciometros
• 1 LDR (Resistor dependiente de la luz)
• 1 Reed Swith (Interruptor eléctrico)
• 2 Resistencias
• 1 Switch

Diagramas

Protoboard

Esquemático:

Montaje:

1. Conectar materiales a la protoboard. los potenciometros, el LCD, el swith reed  y las resistencias a una pata del LCD y otra a la pata del switch reed

2.  Conectar el arduino con el shield ethernet

3. Conectar todos los materiales de acuerdo a los diagramas.

Luego ingresamos el codigo Arduino

Codigo Arduino

Video del funcionamiento

Laboratorio 8

Descripción:

Manipular en la pantalla del computador un objeto gráfico usando processing, con los datos leídos en el arduino desde un Joystick shield.

Materiales:

• 1 Arduino uno
• 1 Joystick Shield Arduino
• Software Arduino y processing

Diagramas

Protoboard

Esquemático

Montaje

Preparar los materiales el joysttic y el arduino

Conectarlos como esta los diagramas, de tal manera que el puerto A0 del joistick se una con el puerto A0 del Arduino

Ingresamos el codigo arduino y processing

Código Arduino



Código Processing


Video del Funcionamiento

Laboratorio 7

Descripción:

En este laboratorio se controla un display de 7 segmentos para mostrar los numeros del 0 al 9, a traves de un arduino, un integrado IC 74HC595 y de la posicion del potenciometro.

Materiales:

• 1 Display 7 segmentos
• 2 resistencias
• 1 IC 74HC595
• 1 potenciometro
• 1 Arduino UNO
• 1 Protoboard

Diagramas:

Protoboard

Esquemático

Montaje

Preparar materiales

ubicar los materiales principales en la protoboard

Conectar el display al integrado IC 74HC595 de acuerdo a las suguientes imagen

Conectar de acuerdo a los diagramas esquematico y de protoboard

Codigo Arduino


Video del funcionamiento

Despues de conectar todo el circuito y de ejecutar el codigo Arduino, podemos observar su funcionamiento

Laboratorio 6

Descripción:

Se controla 8 leds a traves de un arduino y de un integrado  IC 74HC595, esto permite encender y apagar cada uno de los leds con la interfaz grafica de processing.

Materiales:

• 8 leds
• 8 resistencias
• IC 74HC595
• arduino uno
• 1 Protoboard
• Cables Conexiones

Diagramas:

Protoboard

Esquemático

Montaje

8 leds

1 potenciometro, 8 resitencias, IC 74HC595

Conectar los 8 leds al IC 74HC595 de acuerdo al siguiente diagrama en los puertos (15,0,1,2,3,4,5,6,7) del integrado.

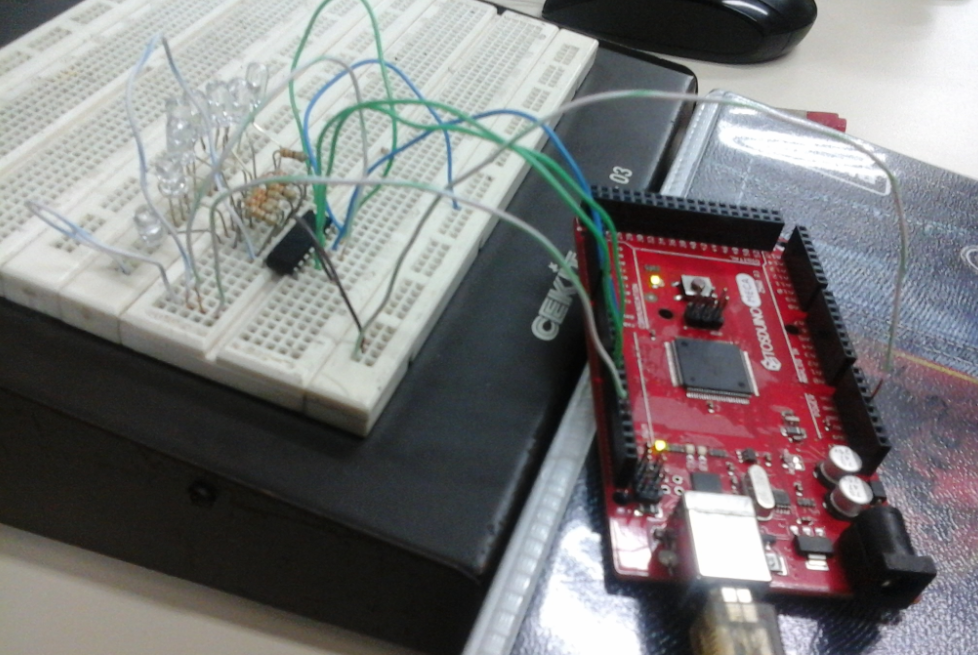

Conectar todo el circuito al arduino, de acuerdo al diagrama esquemático o de protoboard

Código Arduino



Codigo Processing

Video del funcionamiento

Despues de ejecutar el codigo arduino y del processing, se muestra su funcionamiento

Laboratorio 5

Descripción

En este laboratorio se controla un led RGB por medio del arduino, a diferencia del anterior laboratorio no se utilizan los potenciometros y se usa una interfaz gráfica en processing, y por medio de este se controla los colores primarios del led, azul, verde y rojo.

Materiales

• Led RGB
• Arduino Mega
• Protoboard
• 3 resitencias

Diagramas

Protoboard

Esquemático

Montaje

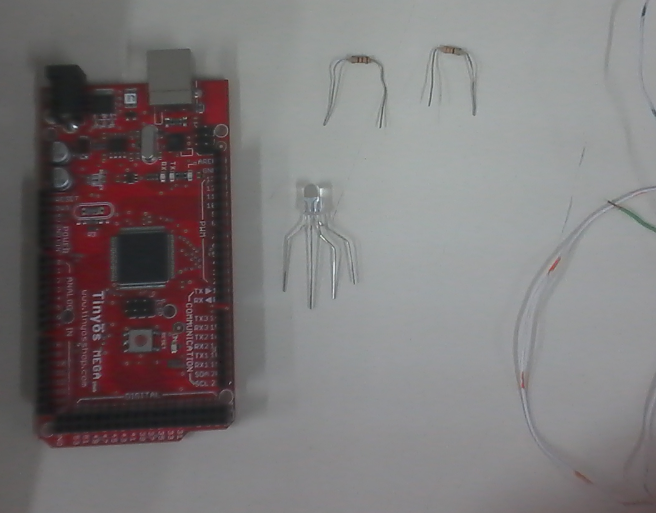

Tener los materiales necesarios




Poner las resistencias en la patas

Conectar al arduino

Vídeo del funcionamiento

Codigo Arduino

Codigo Processing
